ADataMatrix10 x 10je najmanji simbol ECC 200 DataMatrix, koji se sastoji od mreže od 10 x 10 koja se koristi za kodiranje vrlo malih količina podataka.

Zbog minimalnog otiska - često oko 1 mm - DataMatrix10 x 10Široko se koristi u industrijama kao što su zrakoplovstvo, elektronika i medicinski uređaji, gdje je prostor za označavanje izuzetno ograničen.

Međutim, ova kompaktna veličina dolazi sa strogim ograničenjima. DataMatrix10 x 10može pohraniti samo nekoliko znakova i zahtijeva preciznu kontrolu uvjeta označivanja i skeniranja.

Ovaj vodič objašnjava njegovu veličinu, ograničenja kapaciteta i kada je pravi izbor u stvarnim aplikacijama.

Što je DataMatrix 10 x 10? (Definicija i praktično značenje)

DataMatrix10 x 10je 2D barkod sastavljen od10 redova x 10 stupaca (100 modula)Prema standardu ECC 200.

Iako se sastoji od 100 modula, značajan dio tog prostora rezerviran je za strukturne uzorke i ispravljanje grešaka. To ostavlja samo minimalno područje za stvarne podatke, što u osnovi definira kako se simbol koristi u praksi.

Drugim riječima, the10 x 10Ne postoji fleksibilnost, većekstremna ograničenja prostora.

DataMatrix 10 x 10 granica kapaciteta (što zapravo možete kodirati)

Jedino najvažnije ograničenje je kapacitet podataka, a to je mjesto gdje mnoge implementacije ne uspiju.

Iako simbol sadrži 100 modula, samo mali dio je dostupan za stvarne podatke. Ostalo je rezervirano za:

• Tražitelj uzorak (L-oblik granice)

• Uzorak vremena

• Ispravljanje grešaka (Reed-Solomon, otprilike 25%)

Kao rezultat toga, korisno opterećenje je izuzetno ograničeno.

Praktična ograničenja kapaciteta:

Prema specifikaciji ECC 200, maksimalni kapacitet10 x 10DataMatrix je:

•Numerički: 6 brojeva

•Alfabenumerički: 3 znaka

•Binarni: 1 bajt

Ključni uvid:

A10 x 10DataMatrix nije "mali, ali fleksibilan".strogo ograničenaČak i jedan dodatni znak će prisiliti simbol da se proširi.

Na primjer, pokušaj kodiranja "1234567" automatski će generirati12 x 12 simbolaNije10 x 10.

Fizička veličina DataMatrixa 10 x 10 (veličina modula i tiha zona)

Nakon što su podaci definirani, sljedeće ograničenje je fizička veličina.

Konačne dimenzije ovise oX-dimenzija (veličina modula). U visoko preciznim sustavima označivanja to može doći do 0,1 mm.

Tipične fizičke dimenzije:

•Veličina matrice:određena veličinom modula (X-dimenzija), ne fiksna

•Tiha zona:najmanje 1 širina modula sa svake strane

•Ukupni potrebni prostor:ovisi o veličini modula i uključuje tihu zonu

Na primjer, s veličinom modula od 0,25 mm, a10 x 10DataMatrix bi bio približno 2,5 mm x 2,5 mm (isključujući tihu zonu), a veći kada je uključena tiha zona.

Mnoge greške označivanja nisu uzrokovane greškama kodiranja, već nedovoljnom tihom zonom ili lošim kontrastom oko simbola.

Usporedba veličine DataMatrix-a (10 x 10 protiv većih simbola)

Odlučiti hoće li10 x 10je prikladno, pomaže usporediti ga s sljedećim razinama veličine.

Praktično pravilo:Ako su vaši podaci čak i malo složeni, 10 x 10 obično nije pravi izbor.

Kada koristiti DataMatrix 10 x 10 (stvarne industrijske aplikacije)

Zbog svojih ograničenja, ovaj simbol se koristi samo u vrlo specifičnim scenarijima.

1. PCB i mikroelektronika

U proizvodnji PCB-a, raspoloživi prostor za označavanje je izuzetno ograničen.Da se uklopi unutar a10 x 10simbol, proizvođači čestokompresije formata podataka (npr. kodiranje bazne 36).

2. Medicinski instrumenti i implantati

Kirurški alati moraju preživjeti ponavljene cikluse sterilizacije.Oznake se brzo degradiraju, pa je potrebno trajno označivanje.

A10 x 10DataMatrix omogućuje prativostbez utjecaja na upotrebljivost ili strukturni integritet.

3. Aerospace i precizne komponente

U zrakoplovstvu, čak i mali dijelovi moraju biti prativi.Međutim, oznaka ne smije oslabiti komponentu.

To stvara savršen slučaj za ultra-male simbole.

Izravna oznaka dijela (DPM): Zašto se koristi 10 x 10

U većini realnih slučajeva, DataMatrix10 x 10Koristi se uIzravna oznaka dijelova (DPM).

Umjesto tiskanja etiketa, kod se izravno primjenjuje pomoću:

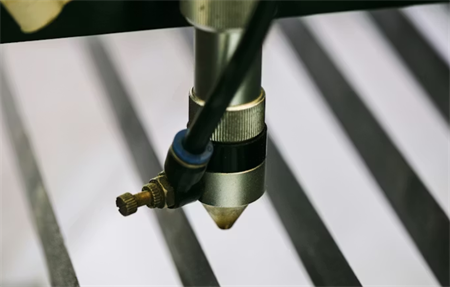

• Lasersko označavanje

• Peining s točkama

• Kemijsko etciranje

Prednost je izdržljivost.Kompromis je daČitavost postaje mnogo teža kontrolirati.

Izazovi čitljivosti (i kako ih riješiti)

Na ovoj skali, generiranje koda nije teži dio -Čitanje je pouzdano.

Uobičajena pitanja uključuju:

• Odraz na metalnim površinama

• Nisak kontrast nakon označivanja

• Nedovoljna definicija modula

Industrijska rješenja:

• Industrijski vizijski sustavi (ne skeneri za potrošače)

•Dosvjetljenje za smanjenje refleksija

• Optimizirani laserski parametri za visok kontrast

Oni se obično potvrđuju u skladu s ISO DPM standardima kvalitete.

Kako pravilno generirati DataMatrix 10 x 10

Uspješno stvoriti a10 x 10simbol:

1.Držite podatke izuzetno kratkim (preporučuje se 6 brojki ili manje)

2.Koristite softver za kodiranje sukladan ECC 200

3.Provjerite veličinu simbola prije označavanja

4.Čitavost ispitivanja u stvarnim uvjetima

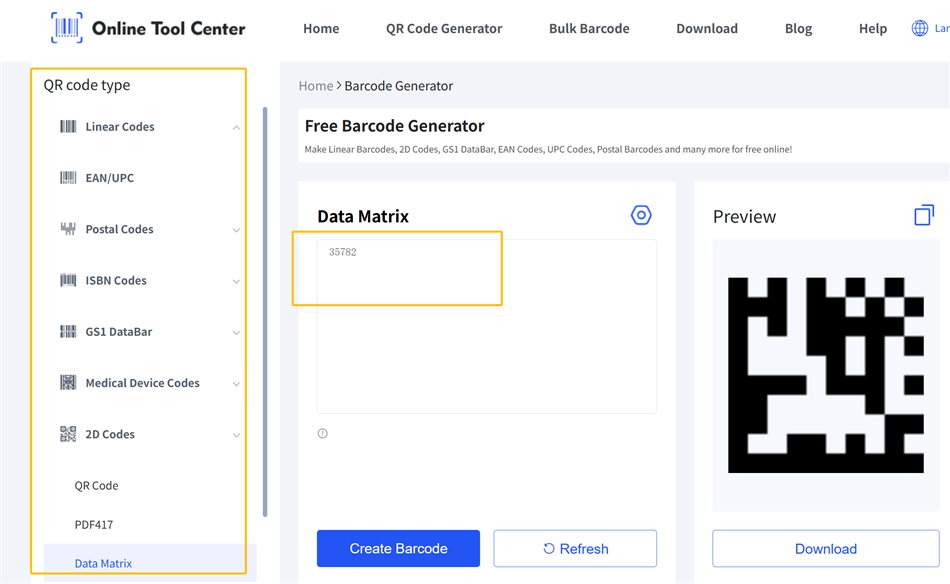

U praksi postoje mnogibesplatni online 2D generatori barkodakoji može brzo stvoriti DataMatrix 10 x 10. Proces je obično jednostavan - jednostavno unesite podatke i alat će automatski generirati simbol.

Ključno pravilo:Ako se vaši podaci prirodno ne uklapaju u granicu, nemojte ih prisiljavati - umjesto toga koristite veći simbol.

Zaključak: Kada je 10 x 10 pravi izbor

DataMatrix je10 x 10nije barkod opće namjene, već rješenje za ekstremna ograničenja prostora.

Pravilno korišten, omogućuje praćenost na najmanjim komponentama. Pogrešno korišten, često rezultira nečitljivim kodovima.

Na kraju krajeva, uspjeh manje ovisi o stvaranju simbola, a više o dizajniranju cijelog procesa označivanja i skeniranja oko njegovih ograničenja.

Česta pitanja o DataMatrix 10 x 10

Q1: Koja je najmanja veličina DataMatrixa?

Najmanja često korištena veličina ECC 200 DataMatrix je10 x 10.

Q2: Koliko podataka može10 x 10DataMatrix trgovina?

Do 6 numeričkih brojki ili 3 alfanumerička znaka.

Q3: Mogu li pametni telefoni skenirati10 x 10Kodovi?

Neki pametni telefoni mogu skenirati DataMatrix kodove, ali za10 x 10simboli - posebno u DPM ili uvjetima niskog kontrasta - pouzdanost skeniranja često je ograničena.
